Patron prisme droit : principes et définition pour la production print
Le patron d’un prisme droit décrit les faces planes nécessaires pour fabriquer le solide par pliage. Il rassemble deux bases identiques et les faces latérales rectangulaires adjacentes. Ce schéma sert aussi bien en création d’emballages qu’en prototypes pour objets publicitaires.
Dans un contexte d’impression, connaître le patron évite les erreurs de coupe. Le prisme droit se définit par une base polygonale et une hauteur perpendiculaire à cette base. Les faces latérales sont des rectangles dont une dimension correspond à la hauteur du prisme.
- Tracer les bases en premier
Dessinez les deux bases identiques sur votre feuille. Utilisez un crayon 2H pour les lignes de coupe, un stylo pour les plis.
- Ajouter les faces latérales
Pour chaque côté de la base, dessinez un rectangle de hauteur égale à celle du prisme. Alignez-les les uns à côté des autres pour économiser l'espace.
- Prévoir l'onglet de collage
Ajoutez une languette de 3 à 7 mm sur un bord d'une face latérale. Indiquez clairement la ligne de pli pour éviter les confusions.
- Toujours faire une maquette
Avant de lancer l'impression en série, réalisez un prototype en calque ou en papier brouillon. Cela vous permet de vérifier les mesures et les plis.
- Utiliser un massicot calibré
Pour des coupes nettes, optez pour un massicot au millimètre. Une règle métallique stabilise le tracé et évite les dérapages.

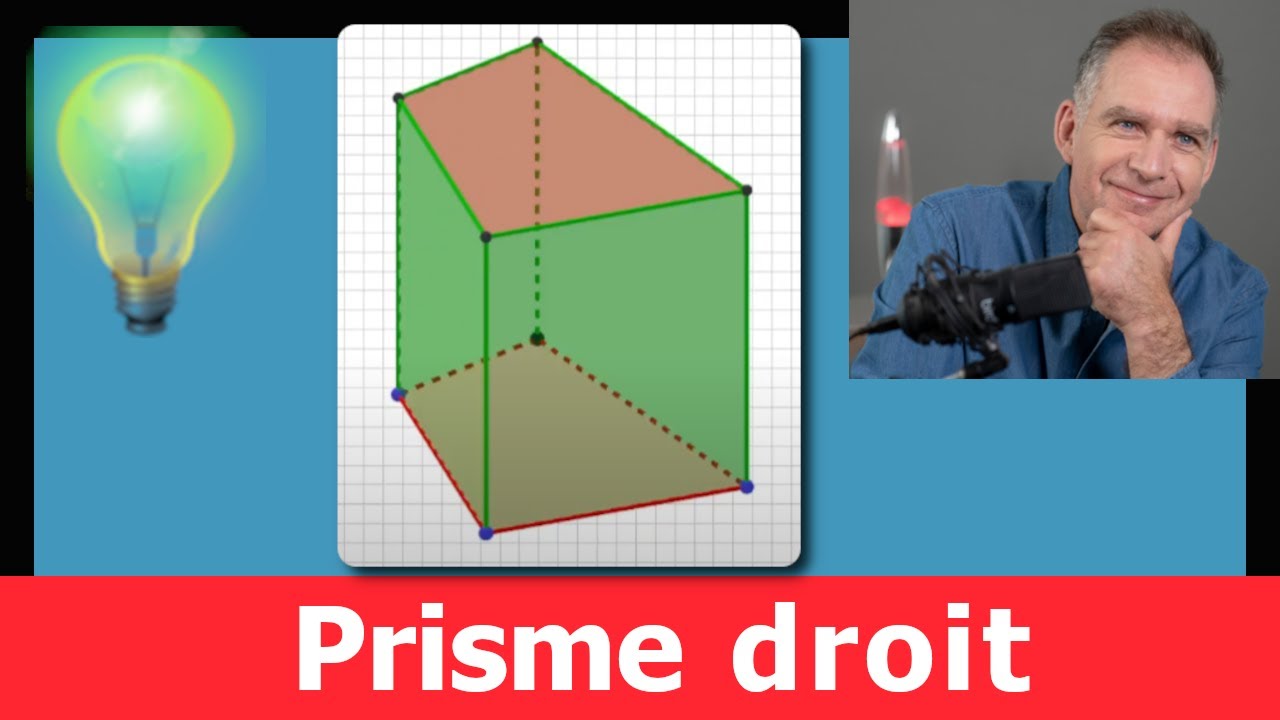

Définition et éléments géométriques
La base peut être triangulaire, quadrilatère ou polygone régulier. Deux bases congruentes forment les extrémités. Entre elles, chaque côté de la base génère une face latérale rectangulaire.
Pour le calcul du volume, la formule reste simple : volume = aire de la base × hauteur. Pour l’aire totale, additionnez l’aire des deux bases et celle des faces latérales. Ces valeurs guident le choix du grammage papier et des plis.
Exemples concrets de patrons
Cas 1 : base triangulaire équilatérale de 6 cm, hauteur 10 cm. Les trois faces latérales mesurent 10 cm × 6 cm chacune si la base est régulière. Le patron montre deux triangles identiques et trois rectangles alignés.
Cas 2 : base parallélogramme 4 cm × 2 cm, angle 70°. Les faces latérales s’ajustent selon les côtés du parallélogramme. Un patron bien tracé respecte l’angle et les longueurs des côtés pour assurer un montage précis.
Pourquoi le patron est crucial en print
Un patron exact réduit les déchets de matière et optimise les coûts de façonnage. En impression industrielle, chaque millimètre compte. Les erreurs de calage entraînent des surcoûts et des retards de livraison.
Le prisme droit s’intègre aussi dans des collections d’objets corporates. Sa géométrie simple facilite la production en série et la personnalisation en letterpress. La valeur ajoutée vient souvent des finitions typographiques.
Une dernière recommandation : validez toujours le patron par une maquette papier avant lancement. Cela évite des dérives en production et garantit un assemblage propre.

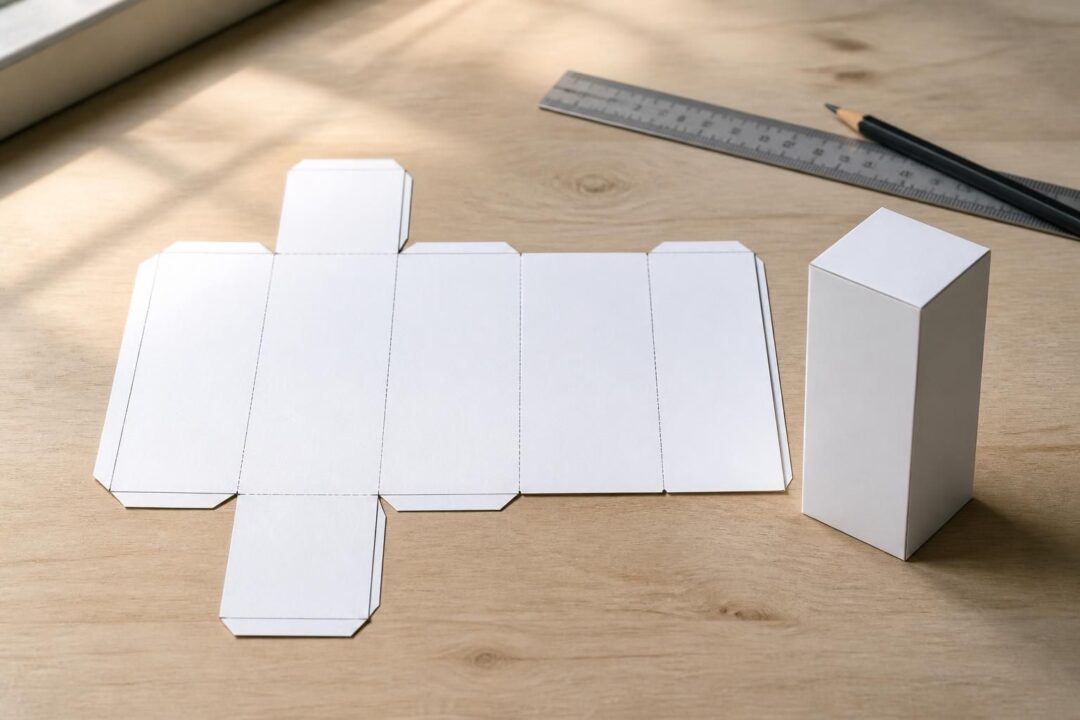

Gabarit prisme droit : dessin technique, mesures et conversions
Le gabarit d’un prisme droit se construit par étapes précises. On commence par dessiner les deux bases. Ensuite, on ajoute les rectangles des faces latérales selon chaque côté de la base.
Le tracé doit intégrer lignes de coupe et lignes de pli. Prévoyez une marge de collage pour l’onglet d’assemblage. Pour la letterpress, l’onglet doit rester assez étroit pour ne pas gêner la presse.
Calculs d’aires et conversions utiles
Convertir les unités évite des erreurs d’échelle à l’impression. Passer des millimètres aux centimètres est fréquent lors des échanges avec les ateliers. Un tableau de conversion rapide facilite la vérification.
Pour une base polygonale, calculez l’aire base par la méthode adaptée. Triangles : formule classique. Parallélogrammes : base × hauteur. Polygones réguliers : découper en triangles isocèles.
Exemple chiffré et gabarit pas à pas
Exemple : base triangulaire avec côtés 5, 6 et 7 cm, hauteur du prisme 8 cm. Aire de la base obtenue par la formule de Heron. Faces latérales : rectangles de 8 cm par chaque côté. Ajoutez 5 mm pour l’onglet de collage.
Étape 1 : tracer un triangle à l’échelle sur calque. Étape 2 : reporter les côtés sur une frise rectangulaire pour les faces latérales. Étape 3 : ajouter onglet et repères de pli.
| Type de base 📐 | Dimensions 🧾 | Aire base 📏 | Faces latérales 🔧 |
|---|---|---|---|
| Triangle 🔺 | 5,6,7 cm ✏️ | ≈ 14,7 cm² 📊 | Rectangles 8 cm × 5/6/7 cm 🧩 |
| Parallélogramme ▭ | 4 × 2 cm, angle 70° 📐 | ≈ 7,5 cm² 📊 | Rectangles 5 cm × côtés du parallélogramme ✂️ |
| Polygone régulier ✳️ | Côté 3 cm, n=6 🔁 | ≈ 23,4 cm² 📊 | 6 rectangles hauteur × 3 cm 🧩 |
Liste d’outils et repères à garder sur soi :
- ✂️ Massicot calibré au millimètre
- 📐 Règle métallique pour tracés nets
- ✏️ Crayon 2H pour lignes de coupe
- 📏 Calque pour maquettes
- 🔖 Onglet de collage de 3-7 mm selon grammage
Attention sur les conversions : indiquez toujours l’échelle utilisée au dossier. Les ateliers exigent souvent les fichiers en millimètres. Un export en pixels doit préciser la résolution pour l’impression.
Vérifiez l’onglet, les repères de pli et le sens du grain du papier avant le tirage final. Ce contrôle réduit les retouches et les rebuts. Un fichier bien préparé accélère la production.
Le gabarit sert de documentation technique lors des échanges entre créatifs et fabricants. Cette clarté évite les allers-retours fastidieux.
Utilisation du patron prisme droit en production, assemblage et letterpress
En production, le passage du gabarit au prototype conditionne la qualité finale. Les ateliers réclament parfois un PDF technique ou un tirage sur papier d’essai. Valider un pliage manuel révèle souvent des ajustements à faire.
Le montage se fait en séquences : pli, gommage ou collage, maintien le temps de prise. L’ordre de pliage impacte la netteté des arêtes. Les marques de pli doivent être nettes pour une belle finition.
Découpe, pliage et contrôle qualité
La découpe doit tenir compte du développement des faces. Les coupes à la guillotine conviennent pour les séries. Le massicot reste incontournable pour les formats simples.
Pliage à la plieuse permet des angles précis. Pour les petites séries, le pliage manuel avec une plioir donne un rendu contrôlé. Les ateliers recommandent un test sur le même grammage que le final.
Finitions typographiques et letterpress
La letterpress impose des ajustements. Le papier plus épais et le gaufrage influent sur les dimensions finales. Une compensation de 0,5 à 1 mm peut être nécessaire selon le papier.
La mise en forme typographique sur un prisme droit crée un objet tactile. Le relief typographique guide la perception du message. Les marques d’édition apprécient la cohérence entre design et toucher.
Exemple : une édition limitée d’emballages pour une fonderie de caractères. Le prisme droit sert de boîte cadeau. L’empreinte letterpress sur une face et sur l’onglet renforce l’identité. La production a suivi un cycle prototype, test, série courte.
- 🔎 Contrôle des plis : alignement et netteté
- 🧪 Test matière : tester grammage et absorption
- 🖨️ Épreuve couleur : vérifier tons directs et noirs
- 📦 Montage prototype : vérifier fermeture et stabilité
La planification inclut aussi la logistique. Les boîtes doivent s’empiler sans déformation. Les prismes droits destinés au colisage reçoivent des protections adaptées.
Pour la production, documentez chaque étape et conservez un échantillon. Ce manuel sert d’appui pour les réimpressions et les ajustements futurs. L’échantillon garantit une constance de qualité.
Clé : standardiser les repères et les tolérances dès la phase prototype.
Applications marketing : packaging, objets publicitaires et cas pratique
Le prisme droit trouve un usage dense en marketing. Il se prête à des boîtes cadeaux, des supports d’échantillons et des PLV compactes. Les formes simples facilitent la personnalisation graphique.
Les responsables marketing apprécient le prisme pour sa lisibilité et l’espace disponible sur chaque face. Chaque pan devient un élément narratif pour la marque.
Cas pratique : campagne d’une fonderie de caractères
Une fonderie fictive, nommée Atelier Nocturne, a commandé une série de boîtes prisme pour une campagne d’envoi VIP. L’objectif : présenter trois fontes avec échantillons imprimés en letterpress.
Budget : série courte de 500 unités. Choix du papier : 300 g/m² pour un rendu lourd en main. Finition : impression letterpress sur une face, marquage à chaud noir sur une autre. Résultat : taux d’ouverture élevé et retours positifs.
Mesures d’impact et retours d’expérience
Les retours clients ont montré une augmentation des demandes de licences de fonte. Les objets envoyés ont généré des mentions sur les réseaux professionnels. Un suivi de campagne a mesuré un taux de conversion supérieur à une campagne classique.
Exemple de KPI suivis : taux d’ouverture, demandes de devis, mentions presse. Ces indicateurs ont guidé la décision de relancer une série pour un salon professionnel.
Le prisme droit s’intègre aux stratégies événementielles. Dans un salon, il sert d’échantillothèque et de porte-cartes. Sa solidité réduit le besoin d’emballages additionnels.
Insight : un objet bien pensé devient ambassadeur de marque. Le prisme droit, simple à fabriquer, peut générer un fort impact relationnel.

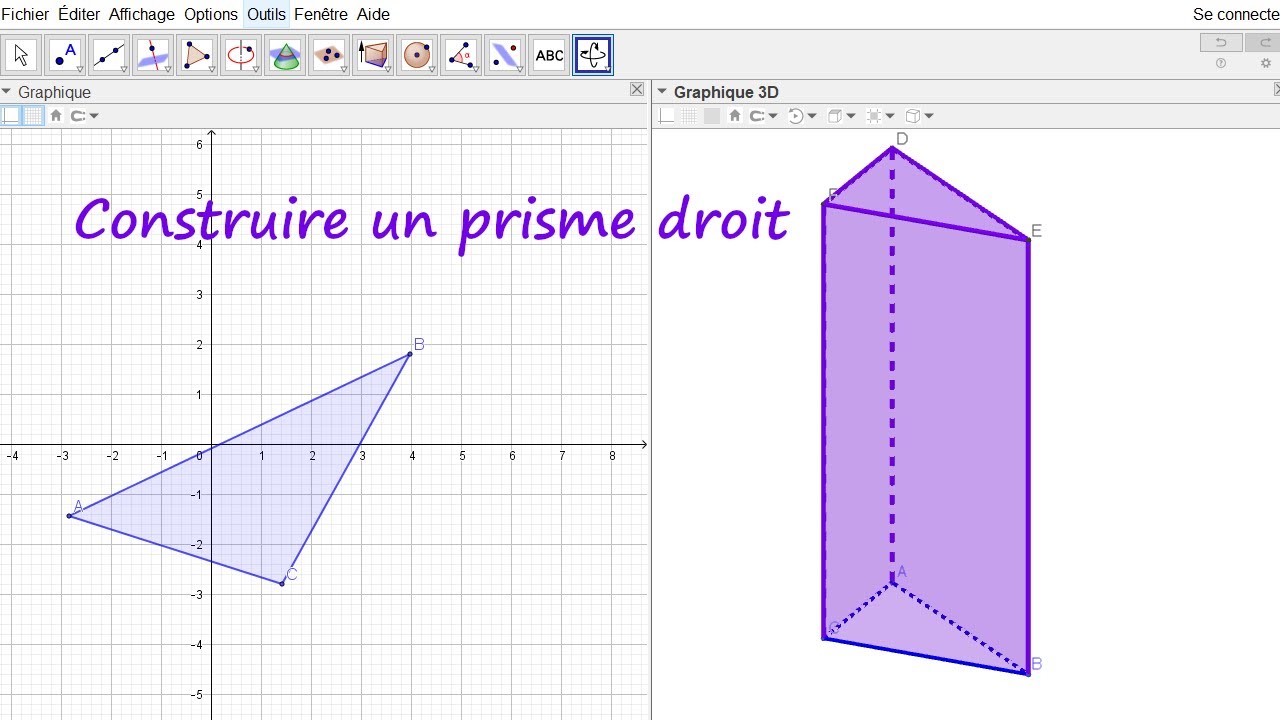

Outils numériques, exportation PNG et intégration des gabarits dans les flux print
Les outils numériques aident à générer des patrons paramétriques. Certains générateurs exportent en .stl pour impression 3D. Ils produisent aussi des PNG pour insertion dans des documents de présentation.
Lors de l’export PNG, l’image conserve ses dimensions si la taille d’export est respectée. Une précaution utile : vérifier la fenêtre graphique active avant l’export. Cliquer dans la fenêtre contenant le patron assure que la bonne vue est exportée.
Formats et bonnes pratiques d’export
Format recommandé pour l’atelier : PDF en vectoriel pour la découpe laser. PNG est pertinent pour les présentations et les maquettes Word. Indiquez toujours l’échelle et la résolution lors de l’export.
Conseil pratique : demander au fournisseur le format natif et une épreuve PDF. Ainsi, le massicot et la presse reçoivent les repères nécessaires. Pour les PNG, assurez-vous que l’image est à 100 % lors de l’insertion dans Word.
Générateurs, STL et intégration 3D
Pour des prototypes robustes, exporter en STL vers une imprimante 3D reste utile. Les générateurs de patrons intègrent souvent des paramètres de hauteur et de base. Ils permettent des itérations rapides avant la production papier.
Avant export, assurez-vous que les curseurs ou contrôles n’empêchent pas la fenêtre active. Un simple clic dans la fenêtre graphique évite d’exporter la mauvaise vue. Cette étape évite des erreurs fréquentes en 2026 dans les flux print.
- 💾 Vérifier l’échelle exportée
- 🖼️ Cliquer dans la fenêtre du patron avant export
- 📐 Fournir PDF vectoriel pour découpe ou massicot
- 🔁 Conserver un fichier source pour modifications futures
Avant d’envoyer en production, réalisez une épreuve papier à taille réelle. Ce contrôle confirmera les dimensions et les plis. Une validation finale réduit les reprises et sécurise la relation fournisseur.
Phrase clé : maîtriser l’export et le format évite les pertes de temps et garantit la conformité technique.
Le vrai du faux, sans filtre
Pourquoi un patron est-il nécessaire pour un prisme droit ?
Sans patron, impossible de découper les faces aux bonnes dimensions. Un patron correct garantit un assemblage précis, limite les chutes de papier et facilite le pliage.
Comment calculer la surface des faces latérales ?
Chaque face latérale est un rectangle dont la hauteur est celle du prisme et la largeur égale à un côté de la base. Additionnez les aires de ces rectangles pour obtenir la surface latérale.
Quelle marge de collage dois-je prévoir ?
Comptez 3 à 7 mm selon le grammage du papier. Un papier fin demande moins de marge, un carton épais en nécessite plus. Attention en letterpress : l'onglet doit rester étroit pour ne pas gêner la presse.
Est-ce que la méthode change si la base est un parallélogramme ?
Le principe reste le même : vous tracez deux parallélogrammes identiques pour les bases, puis des rectangles pour chaque côté. L'angle du parallélogramme influence la forme des faces latérales, mais la hauteur du prisme reste perpendiculaire à la base.
